RJ45连接器的信号定义和RJ45水晶头排线顺序到底是怎么样的
RJ45连接器，RJ45网线水晶头排序口诀，RJ45网络连接器，RJ45连接器生产厂家，RJ45连接器指示灯，RJ45连接器信号定义
RJ45连接器简单来说就是我们平时电脑背部的网络插头的连接器，计算机通过网线末端水晶头插入插座，让电脑可以连接网络，就能让我们与网络连接的一种连接器。整个RJ45连接器由插头和插座组成，这两种元器件组成的连接器连接于导线之间，以实现导线的电气连续性。
RJ45连接器模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。由于弹片与插孔间的摩擦作用，电接触随着插头的插入而得到进一步加强。整体外部设计也采用整体锁定的机制，拔出通过按下水晶头上的锁定弹片来实现。
RJ45插头又称为RJ45水晶头（RJ45 Modular Plug），用于数据电缆的端接，实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能;接点三叉镀金厚度为50μm，满足超5类传输标准，符合T568A和T568B线序;具有防止松动、插拔、自锁等功能。RJ45插头是铜缆布线中的标准连接器，它和插座（RJ45模块）共同组成一个完整的连接器单元。
这两种元件组成的连接器连接于导线之间，以实现导线的电气连续性。它也是综合布线技术成品跳线里的一个组成部分，RJ45水晶头通常接在对绞电缆的两端。在规范的综合布线设计安装中，这个配件产品通常不单独列出，也就是不主张用户自己完成双绞线与RJ45插头的连接工作。
信息模块或RJ45连插头与双绞线端接有T568A或T568B两种结构。在T568A中，与之相连的8根线分别定义为：白绿、绿；白橙、蓝；白蓝、橙；白棕、棕。在T568B中，与之相连的8根线分别定义为：白橙、橙；白绿、蓝；白蓝、绿；白棕、棕。其中定义的差分传输线分别是白橙色和橙色线缆、白绿色和绿色线缆、白蓝色和蓝色线缆、白棕色和棕色线缆。
为达到最佳兼容性，制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察：将RJ45插头正面（有铜针的一面）朝自己，有铜针一头朝上方，连接线缆的一头朝下方，从左至右将8个铜针依次编号为1～8。

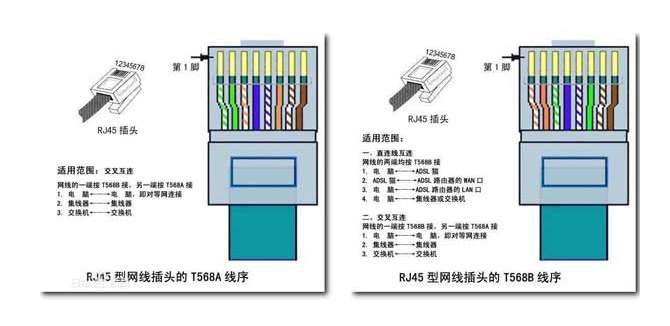

【从引针1至引针8对应线序为】
T568A：①白-绿、②绿、③白-橙、④蓝、⑤白-蓝、⑥橙、⑦白-棕、⑧棕
口诀1：绿蓝橙棕，浅色在前，三五互换
口诀2：白绿绿，白橙蓝，白蓝橙，白棕棕
T568B：①白-橙、②橙、③白-绿、④蓝、⑤白-蓝、⑥绿、⑦白-棕、⑧棕
口诀1：橙蓝绿棕，浅色在前，三五互换
口诀2：白橙橙，白绿蓝，白蓝绿，白棕棕
两种国际标准并没有本质的区别，只是颜色上的区别，需要注意的是在连接两个RJ45水晶头时必须保证：1、2脚对是一个绕对，3、6脚对是一个绕对，4、5脚对是一个绕对，7、8脚对是一个绕对。在同一个综合布线系统工程中，只能采用一种连接标准。制作连接线、插座、配线架等一般较多地使用TIA/EIA-568-B标准，否则，应标注清楚。
RJ45的性能指标同样包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。RJ45的性能技术说明：接触电阻为2.5mΩ，绝缘电阻为1000mΩ，抗电强度为DC1000V（AC700V）时，一分钟无击穿和飞弧现象、卡接表面镀金或镀银，可接线径为0.4mm～0.6mm、插头插座可重复插拔次数不小于750次、8线接触针镀金509（inch）。
RJ45连接器的这些性能指标中，有一些需要在设计师重点考虑的问题。要达到更好的更通畅的传输性能，在插座中常采用串扰抵消技术，串扰抵消技术能够产生与从插头引入的干扰大小相同、极性相反的串音信号来抵消串扰。如果由模块化插头引入的串音干扰用“++++”表示，插座产生的相反的串音则用“----”表示。当两个串音信号的大小相等，极性相反时，总的耦合串音干扰信号的大小为零。
